電機定子線圈測試儀是對定子線圈進行質量測試的儀器。

一、電機定子線圈測試儀原理

電機定子種類多且原理不一，但電機定子幾乎都是在定子鐵芯所開的線槽中繞制或嵌入多匝線圈，并將各線圈按規定要求接線形成電機繞組組成，其中線圈通常是由導線（漆包銅線）構成的。

下面是比較典型的電路模擬圖。

電機定子可在線圈中加入抽頭，或?qū)⑸鲜鲭娐穲D進行組合、加入溫度探頭、保護開關，組合成更為復雜的電路模型。

二、電機定子線圈測試儀測試項目

電機定子線圈的繞制方法有兩種：?jiǎn)胃鶎?dǎo)線繞制和多根導線繞制。因此電機定子制造時常見故障有：接線錯誤、出現錯誤、線圈線徑錯誤、線圈單元反嵌、匝數錯誤、匝間絕緣不良、匝間短路、相間絕緣不良、相間短路、繞組對鐵芯絕緣不良、繞組對鐵芯短路、反嵌等。

應對上述不良情況，電機定子線圈測試儀有以下幾種測試項目可供選擇：

1、直流電阻：測試各相線圈的直流電阻值，可確定線圈線徑是否錯誤、是否存在嚴重短路、斷線、線圈圈數超差等現象；

2、交流耐壓：在線圈繞組與鐵芯之間施加規定值的交流電壓，持續一段時間后檢查交流介電強度，可測試出是否存在短路、擊穿現象；

3、絕緣電阻：在線圈和鐵芯之間施加一定的直流電壓，測試其絕緣電阻值來檢測線圈對鐵芯有無漏電和短路現象；

4、匝間耐壓：在各繞組間施加一定幅值及波形的沖擊電壓，可測試各繞組內部線圈匝間或各相間是否有絕緣不良或短路現象，同時可檢測線圈圈數是否超差、線圈單元是否反嵌及接線錯誤。

三、電機定子線圈測試儀測試過程

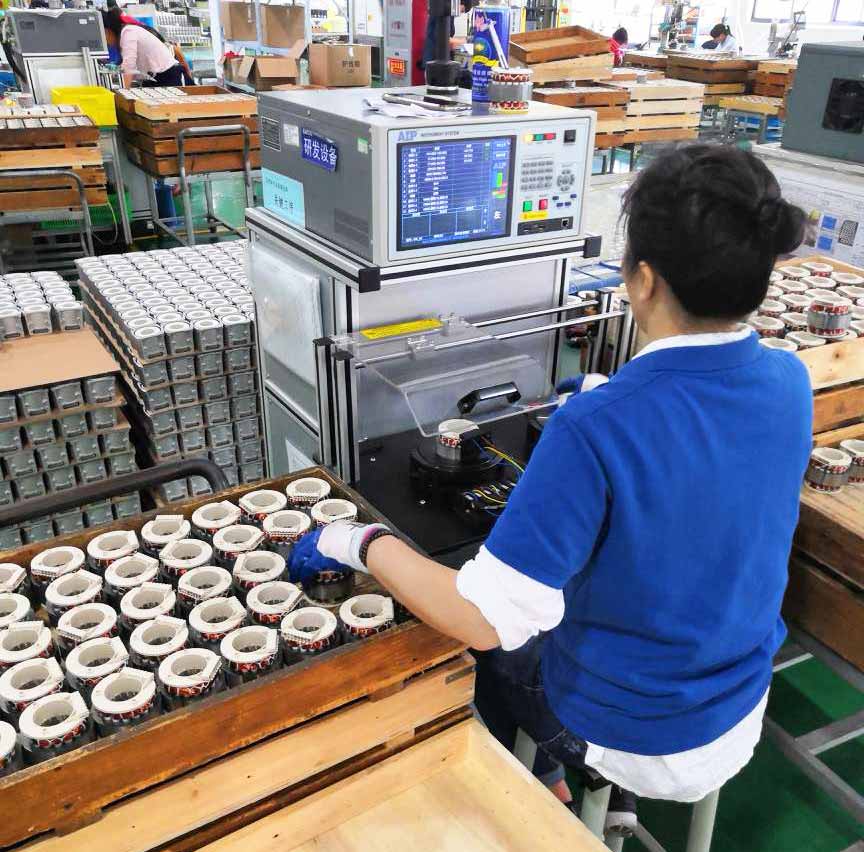

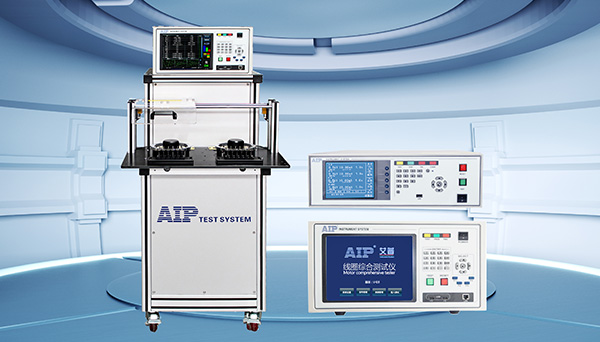

電機定子線圈測試儀測試過程比較簡單，根據需求選擇立式和臺式測試儀。兩類定子線圈測試儀測試功過程及測試項目一致，僅是外觀結構不同，按需選購即可。

電機定子線圈測試儀測試過程很簡單，僅需3步即可得到測試結果。

1、將待測電機定子線圈與測試儀連接；

2、按動啟動按鈕或滑動工裝臺上滑蓋開始自動測試測試；

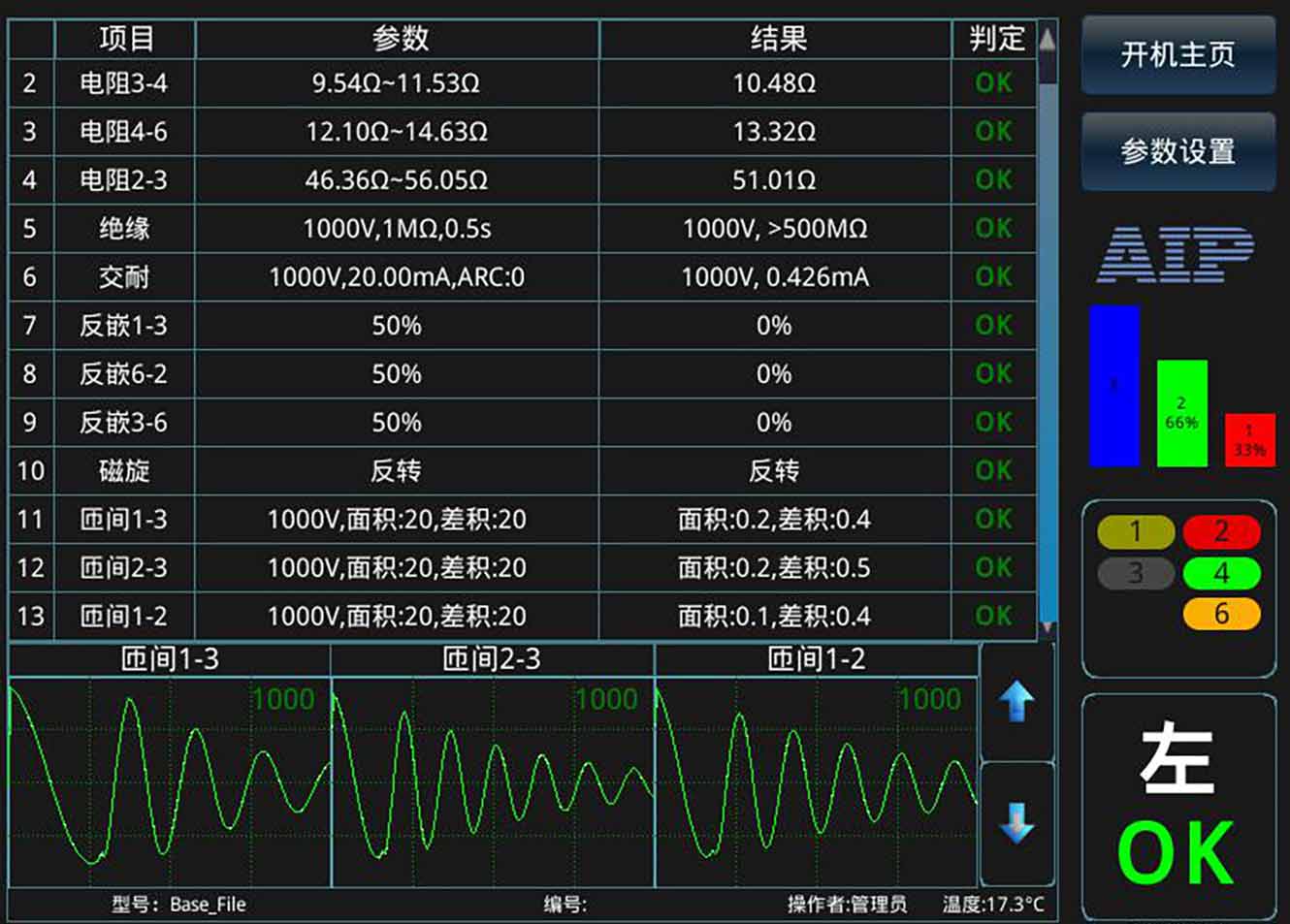

3、線圈測試儀顯示屏顯示測試結果數據及測試曲線，測試完成。

四、電機定子線圈測試儀優點

普通的線圈測試設備測試能力有限，通常只能檢測出較為明顯的不良情況，而一些較為隱蔽的繞線嵌線、局部接線錯誤及匝間不良不能直接識別，會造成不良電機定子線圈漏檢出廠。

艾普智能研發生產的電機定子線圈測試儀在解決上述問題的同時還有以下優點：

1、測試簡單全面。電機定子線圈測試儀可一鍵測試所有設定項目，測試速度快，無需人工多次操作，減少人工操作時間，提高測試效率；

2、測試儀適用范圍廣。電機定子線圈測試儀適用于所有電機線圈類定子的檢測；

3、智能化操作系統。測試儀支持智能自檢、遠程故障診斷和在線軟件升級，不需等待，可聯網進行系統更新，每次使用開機時儀器自動檢測，確保每日正常測試出廠；

4、測試數據存儲方便。測試儀支持聯網數據存儲，實現數據交互共享，大量數據存儲于網絡無需人工二次輸入，方便測試數據調取，節省時間。

艾普智能專注全球電機測試，多類型電機定子線圈測試儀滿足多種電機定子測試需求，聯系我們可獲得免費電機測試方案！
